Обзор LAN тестера

Привет, продолжаем пополнять набор инструментов для тестов компьютера и всего, что с ними связано. Сегодня речь пойдет о тестере кабелей локальной сети. Это устройство будет полезно тем, кому время от времени приходится заниматься прокладкой компьютерной сети или установкой новых рабочих мест для пользователей.

Конечно, можно обойтись и без подобного тестера, но иногда он сильно экономит время, тем более что стоит он совсем не дорого. Вот ссылка на него — http://gearbest.com/lan-tester/.

Естественно, тестировать короткие патч-корды таким тестером практически бессмысленно, вы и так видите поврежден ли кабель, и правильно ли он обжат. Но вот когда вы тянете связку витухи под потолком пару десятков метров, то потом прыгать и искать есть ли обрыв кабеля весьма проблематично. Особенно это касается ситуаций, когда сеть прокладывается в новом офисе, где еще нет компьютерной техники, и, соответственно, не чем проверить. Именно здесь простейший тестер поможет вам не «ударить в грязь лицом» и быть уверенным в своей работе.

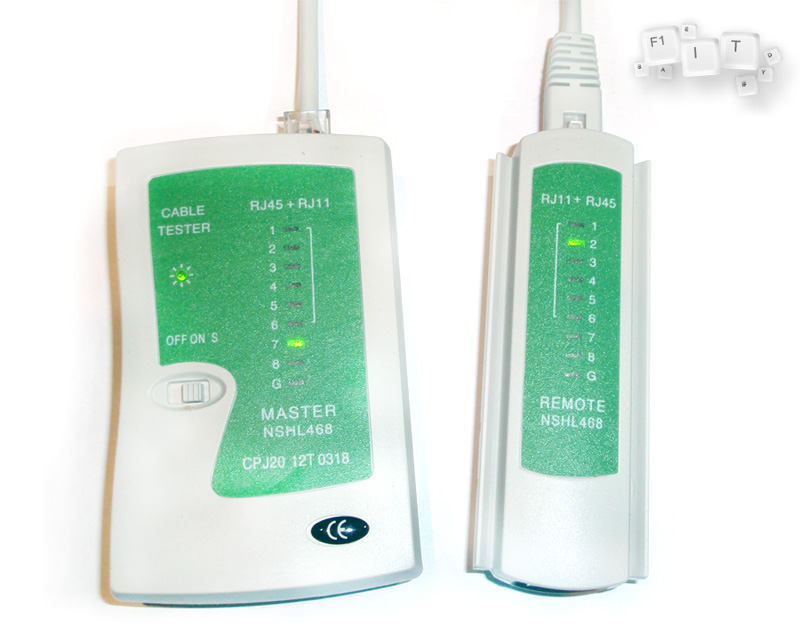

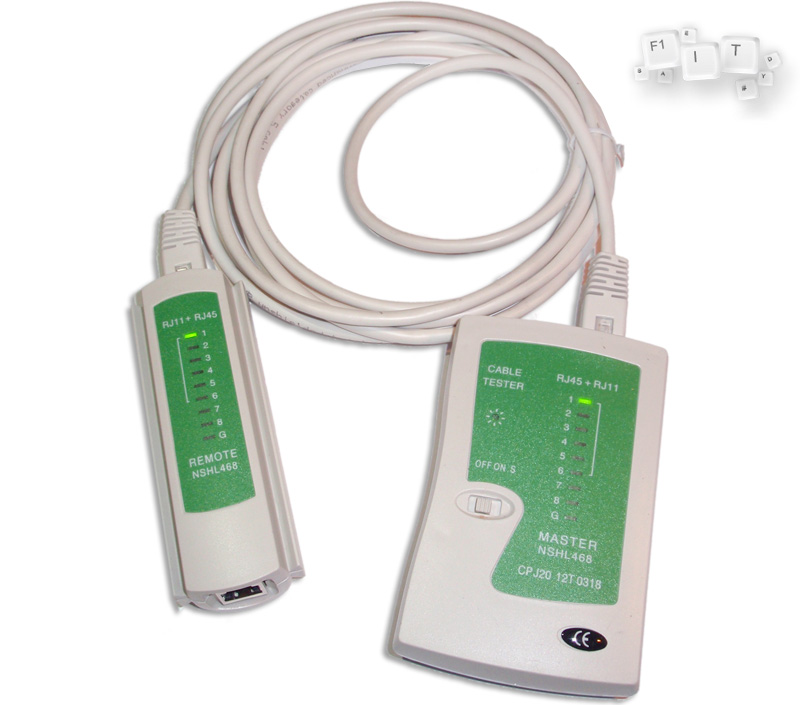

С одной стороны к кабелю подключается главный блок (MASTER), с другой стороны — отсоединяемый (REMOTE), с которым и следует ходить и проверять кабель, так как, если брать с собой главный блок, то вы не сможете определить неправильный порядок жил. На master блоке индикаторы всегда будут мигать по порядку.

Тестер включается единственным переключателем. Хотя отмечу, что на переключателе есть 3 положения, в одном из которых он выключен, а другие положения влияют на скорость мигания индикаторов. На мой взгляд, почти бесполезная функция.

Устройство имеет разъемы 8P8C и 6P6C (RJ-45, RJ-11), которые подойдут для тестирования компьютерных и телефонных коннекторов.

Светодиодные индикаторы поочередным миганием информируют нас о том, что соответствующая жила целая. Если нарушена очередность мигания индикаторов, это сигнализирует нарушении последовательности обжатия жил в кабеле.

Исключение — кросс-оверная обжимка, при которой 1,2 и 3,6 жилы меняются местами соответственно. На практике такой тип обжима уже не встречается.

Специально для теста я повредил одну из жил кабеля, чтобы проверить, как это отображается на устройстве. Индикатор этой жилы просто не загорается, когда до него доходит очередь, что вполне логично. =)

В другом случае я нарушил последовательность обжатия кабеля и убедился, что индикаторы стали мигать не по порядку. Наглядно видно на фото снизу.

Тестер работает от одной батарейки типа «Крона», которая в комплекте не идет.

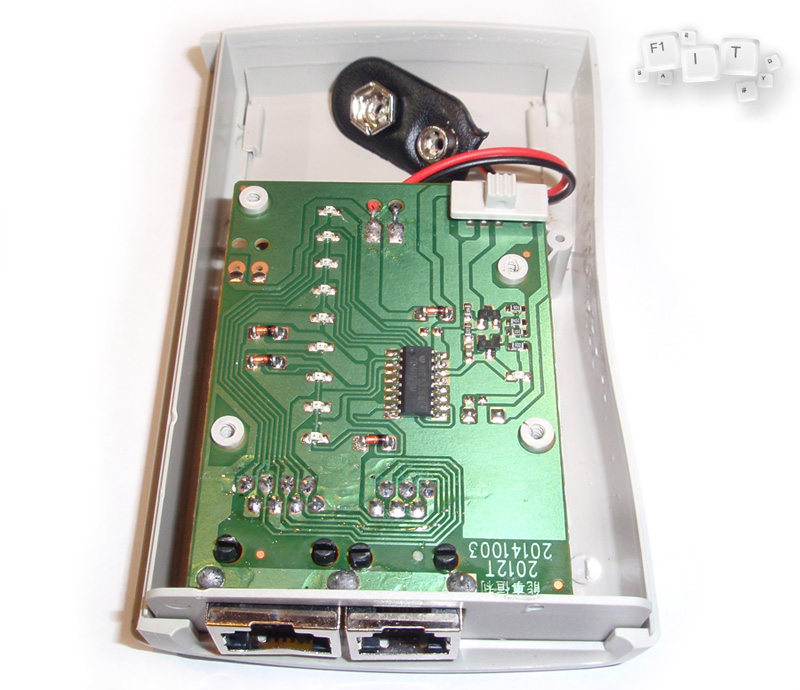

Внутреннее устройство достаточно простое. Печатная плата с разводкой дорожек от единственной микросхемы, которая и управляет переключением сигнала к разъемам устройства и светодиодам. Качество пайки вполне достойное, думаю, ничего не отвалится, хотя в некоторых местах есть остатки флюса, скажем так, соответствует цене устройства. Но главное, что все работает!

По большому счету, это устройство можно приспособить для проверки целостности практически любого кабеля. Думаю, админы или монтажники ЛВС должны иметь такой девайс в своем арсенале, и он не раз им поможет. Вот такой небольшой обзор на сегодня.
