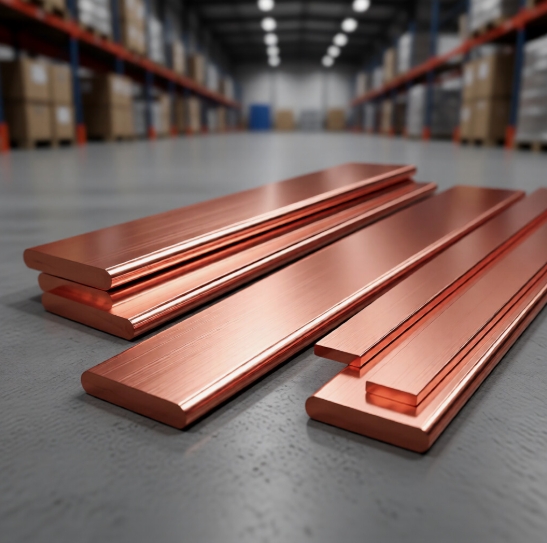

Медная шина по ГОСТу: особенности и применение
Шина медная по ГОСТу — это стандартизированный электротехнический прокат, который широко используется в энергетике, машиностроении и строительстве. Требования к таким изделиям закреплены в действующих государственных стандартах и технических условиях. В статье рассмотрены основные параметры, классификация, ключевые характеристики и сферы использования медных шин, нормируемые действующими нормативами.
Нормативная база: какие ГОСТы регулируют медные шины
Производство и контроль качества медных шин регламентируется рядом нормативных документов. Ключевыми являются:
- ГОСТ 434-78 — основной документ, устанавливающий требования к прямоугольным медным шинам для электротехнических целей;
- ГОСТ 859-2014 — определяет марки меди, допустимые для изготовления шин;
- технические условия (ТУ) предприятий — применяются в случаях, когда продукция выпускается с отклонениями от типового сортамента, но при этом не противоречит базовым требованиям безопасности и электропроводимости.
Соблюдение нормативов обеспечивает стабильность электрических параметров, механическую прочность и долговечность изделий при эксплуатации в различных условиях.
Марки меди и их влияние на свойства шины
Для производства шин применяют медь разных марок, отличающихся содержанием примесей и, как следствие, электропроводностью и пластичностью. Наиболее распространённые марки:
| Марка меди | Содержание меди, % | Ключевые свойства | Типичное применение |
|---|---|---|---|
| М0 | ≥ 99,95 | Максимальная электропроводность, высокая пластичность | Ответственные токоведущие элементы, распределительные устройства |
| М1 | ≥ 99,90 | Хорошая проводимость, достаточная прочность | Распространённый вариант для шинопроводов и заземления |
| М2 | ≥ 99,70 | Умеренная проводимость, повышенная механическая стойкость | Конструкции с повышенными требованиями к жёсткости |
Выбор марки меди обусловлен балансом между проводимостью, механической прочностью и технологичностью при монтаже.
Классификация медных шин по ГОСТ
В соответствии с нормативами медные шины классифицируют по ряду признаков. Ниже приведены основные критерии:
- По форме сечения: прямоугольные (наиболее распространённые), круглые, трубчатые, фасонные.
- По состоянию материала: мягкие (отожжённые), полутвёрдые, твёрдые.
- По точности изготовления: нормальной точности, повышенной точности.
- По наличию покрытия: без покрытия, лужёные, с защитным слоем (в отдельных ТУ).
- По назначению: токоведущие, заземляющие, шины сборных шин и шинопроводов.
Основные технические характеристики
Ключевые параметры, нормируемые ГОСТ 434-78, включают:
- размеры сечения (ширина и толщина) — определяют допустимую токовую нагрузку;
- длину — в зависимости от технологии производства и требований заказчика;
- допустимые отклонения по размерам — регламентируются классом точности;
- поверхностные дефекты — ГОСТ ограничивает количество и глубину вмятин, царапин, расслоений;
- электрическое сопротивление — нормируется в пересчёте на единицу длины и площади сечения.
Эти характеристики напрямую влияют на безопасность и надёжность эксплуатации в электрических сетях.
Таблица типового сортамента прямоугольных медных шин
Ниже приведён пример типового ряда размеров, соответствующих ГОСТ 434-78:
| Ширина, мм | Толщина, мм | Площадь сечения, мм² | Ориентировочная допустимая токовая нагрузка (постоянный ток), А |
|---|---|---|---|
| 20 | 3 | 60 | ~480 |
| 30 | 4 | 120 | ~800 |
| 40 | 5 | 200 | ~1150 |
| 50 | 6 | 300 | ~1500 |
| 60 | 8 | 480 | ~2000 |
Значения токовой нагрузки приведены ориентировочно и зависят от условий охлаждения, способа прокладки и режима работы.
Области применения медных шин
Благодаря высокой электропроводности, коррозионной стойкости и механической прочности медные шины находят применение в следующих сферах:
- распределительные устройства и щиты — для коммутации токов большой величины;
- шинопроводы — как токоведущие элементы в системах электроснабжения зданий и промышленных объектов;
- заземление и уравнивание потенциалов — в составе систем молниезащиты и заземления;
- машиностроение и приборостроение — для передачи тока к подвижным и неподвижным узлам;
- энергетика — в составе сборных шин распределительных подстанций и трансформаторных узлов.
Контроль качества и методы испытаний
Контроль соответствия медных шин требованиям ГОСТ включает следующие этапы:
- входной контроль марки меди — спектральный анализ или иные методы определения химического состава;
- проверка геометрических размеров — микрометры, штангенциркули, шаблоны;
- контроль поверхности — визуальный осмотр, при необходимости — неразрушающий контроль;
- измерение электрического сопротивления — с учётом температуры и длины образца;
- механические испытания — на изгиб, растяжение, ударную вязкость (в зависимости от ТУ и назначения).
Результаты испытаний фиксируют в сопроводительной документации, подтверждающей соответствие продукции нормативам.
Особенности монтажа и эксплуатации
При монтаже медных шин учитывают ряд факторов, влияющих на надёжность соединений и долговечность:
- контактные поверхности должны быть очищены от окислов и загрязнений;
- при соединении шин используют крепёжные элементы из совместимых материалов (латунь, нержавеющая сталь) во избежание гальванической коррозии;
- важно соблюдать момент затяжки болтовых соединений, чтобы избежать деформации шин или ослабления контакта;
- шины должны быть надёжно закреплены на изоляторах с учётом вибраций и термических расширений;
- периодический осмотр и обслуживание контактных соединений позволяют предотвратить перегрев и аварийные ситуации.
Заключение
Медная шина, выполненная по ГОСТу, представляет собой стандартизированное изделие, параметры которого строго регламентированы для обеспечения надёжности и безопасности в электротехнических системах. Понимание нормативной базы, марок меди, типоразмеров и правил монтажа позволяет корректно подбирать и эксплуатировать шины в различных инженерных решениях.
